VHM-T

Brazo de altura variable para tabletas

El brazo de altura variable GCX VHM-T es el único brazo de soporte de calidad médica diseñado específicamente para dispositivos del tamaño de una tableta.

GCX lanzó su próxima edición de soluciones de brazo de altura variable con el brazo VHM-T para dispositivos del tamaño de una tableta. Esta nueva solución ofrece un soporte duradero y ergonómico de calidad médica para las tabletas de Apple®, Samsung®, Microsoft® y otros fabricantes, como parte de las estrategias de las organizaciones sanitarias para mejorar la experiencia del paciente.

La VHM-T está disponible en dos configuraciones principales -con y sin extensión- y está diseñada para instalarse en el omnipresente perfil de canal GCX que se encuentra en muchas soluciones de montaje GCX y en hospitales de todo el mundo. El brazo proporciona una capacidad de montaje VESA de 75 mm para alojar tanto tabletas con el patrón de montaje VESA como las fijadas en una carcasa montable, incluidas las carcasas diseñadas y fabricadas por GCX. Por último, para servir a nuestros clientes en todo el mundo, la VHM-T lleva la marca CE, cumple la normativa REACH/RoHS y está diseñada y fabricada según nuestro sistema de calidad certificado ISO 13485.

Ver configuraciones
Vhmt 2

Gestión de cables

Permite una limpieza más fácil, facilita el acceso para el mantenimiento y crea una solución de aspecto profesional

  • En el interior del brazo caben hasta dos (2) cables
  • Se puede ocultar hasta el 100% del cableado
  • Las cubiertas se pueden quitar y volver a instalar fácilmente para una mayor facilidad de mantenimiento en caso de que sea necesario sustituir o actualizar los cables
  • Topes giratorios en el extremo frontal VESA, en el punto de giro de la corredera/canal y en el punto de giro intermedio de la versión extensible para evitar daños en los cables
Vhmt 3

Precisión, facilidad de movimiento y ajustabilidad

El brazo se mueve con facilidad y suavidad en cada punto dentro de toda su amplitud de movimiento, para un posicionamiento y una visión óptimos. Se envía con la tensión preestablecida de fábrica en cada punto de movimiento, sin apenas mantenimiento.

  • Se puede ajustar el giro y la inclinación en el extremo delantero para adaptarlo al uso del paciente en la cama o sentado en una silla
  • La rotación en la parte frontal permite la orientación vertical/horizontal de la pantalla de la tableta – se proporciona un ajuste de bloqueo de la rotación
  • Posicionamiento del pivote en la interfaz corredera/canal
  • Posicionamiento del pivote en el punto medio para la versión con extensión
  • Diseñado con una articulación paralela para un ángulo de visión constante en todo el rango de movimiento vertical
  • El brazo permanece en posición dondequiera que se coloque sin necesidad de ajustar el contrapeso

Limpieza y durabilidad

Soporta el uso constante y los regímenes de limpieza que se esperan en los centros sanitarios para durar más que generaciones de dispositivos.

  • Diseñado y probado conforme a las secciones aplicables de la 3ª edición de la norma IEC60601-1 para obtener su categoría de «grado médico».
  • Los materiales fuertes y resistentes a los productos químicos garantizan la longevidad
  • Diseñado con un núcleo de aluminio fundido a presión para mayor resistencia
  • Cubierto por la garantía estándar GCX de cinco (5) años
Vhmt 4

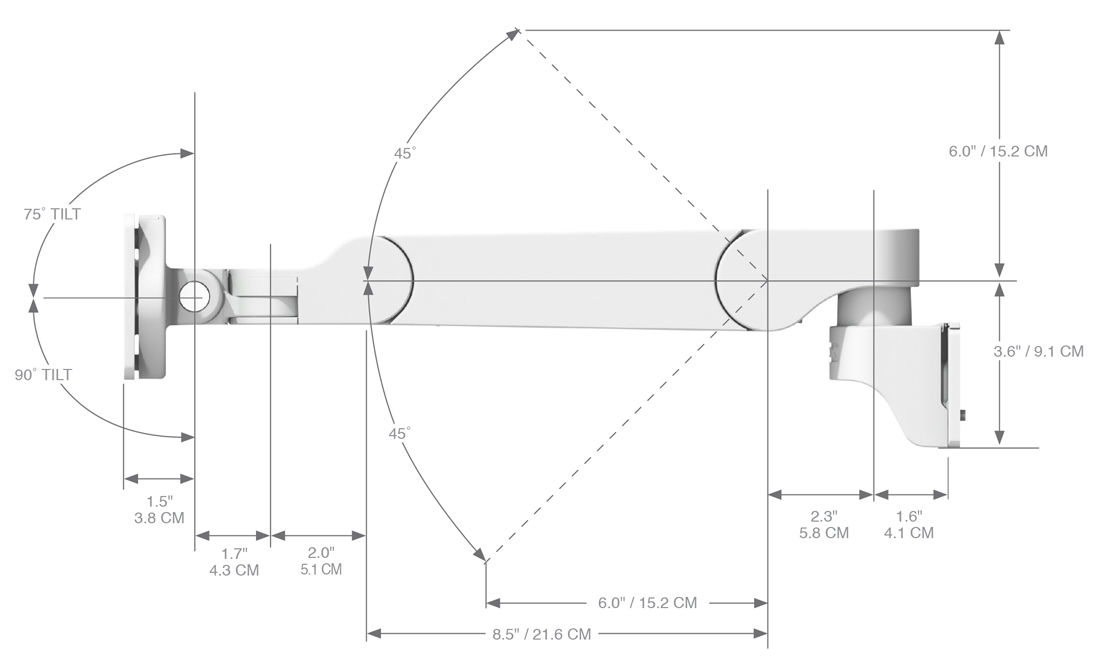

ESPECIFICACIONES TÉCNICAS

  • Rango de movimiento vertical: 12″ /30,5 cm de recorrido total
  • Rango de movimiento lateral: +/- 90˚
  • Margen de inclinación frontal: -75˚ hacia atrás /+90˚ hacia delante
  • Margen de giro frontal: +/- 90˚
  • Margen de giro del extremo delantero: +/- 135˚ con bloqueo mecánico de giro
  • Interfaz frontal: VESA 75 mm
  • Rango de carga: 1,5 – 4,0 lb /.7 – 1,8 kg
  • Rango de carga: 1,6 – 2,7 kg / 3,5 – 6 lb
  • Desplazamiento máximo desde la placa de montaje VESA: .5″ /12,7 mm

Brazo sin extensión

  • Alcance máximo: 15,1 – 17,6″ /38,4 – 44,7 cm

Brazo con extensión

  • Alcance máximo: 21,7 – 24,2″ /55,1 – 61,5 cm
  • Longitud de la extensión: 20,8 cm
  • Rango de pivote medio: +/- 180 grados
  • Diámetro máximo del cable: .25″ /.635 cm

Otros

El canal, la tableta, los cables de la tableta y la carcasa montable para la tableta se venden por separado.

Ficha Dimensiones
